Descripción

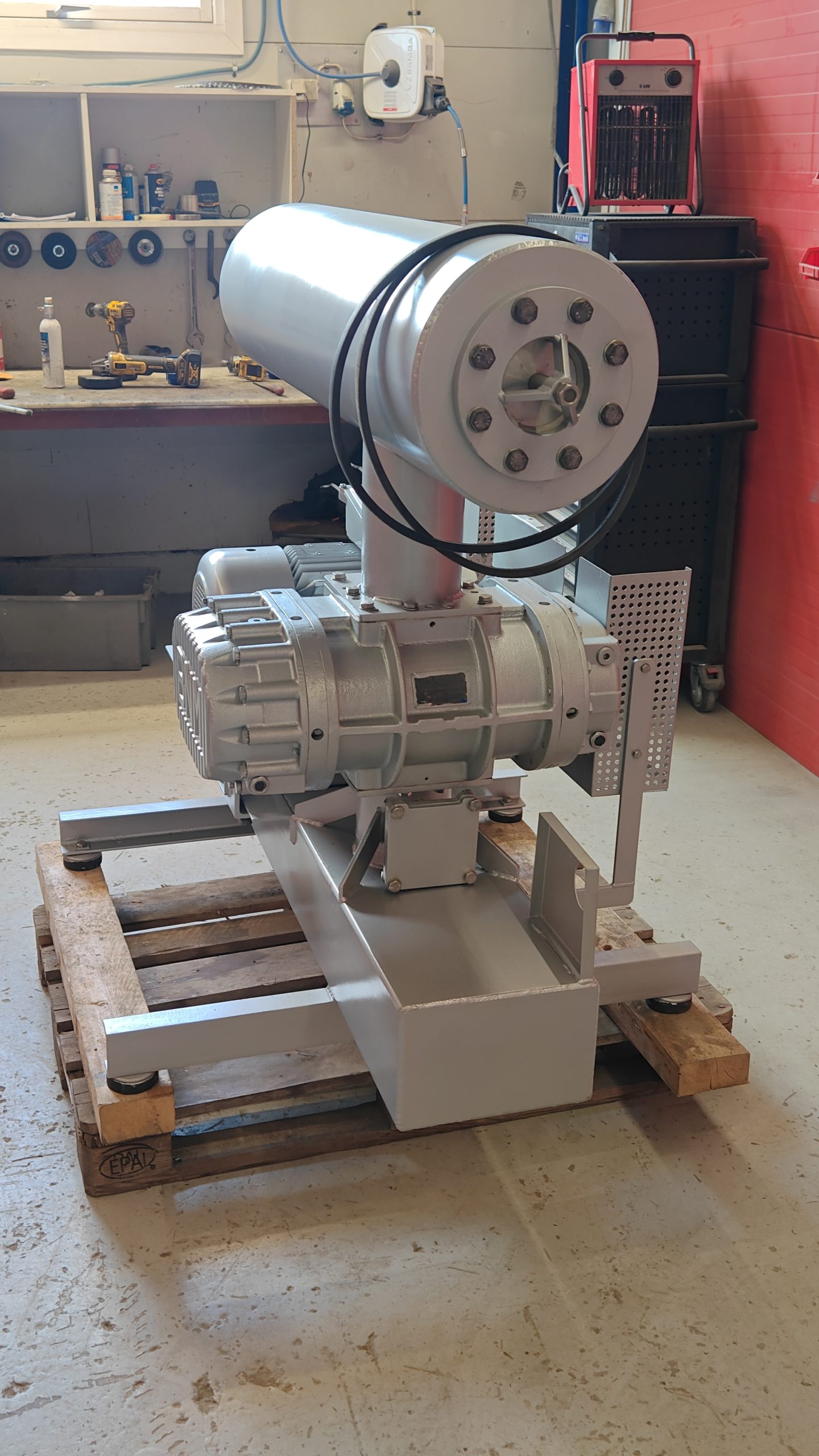

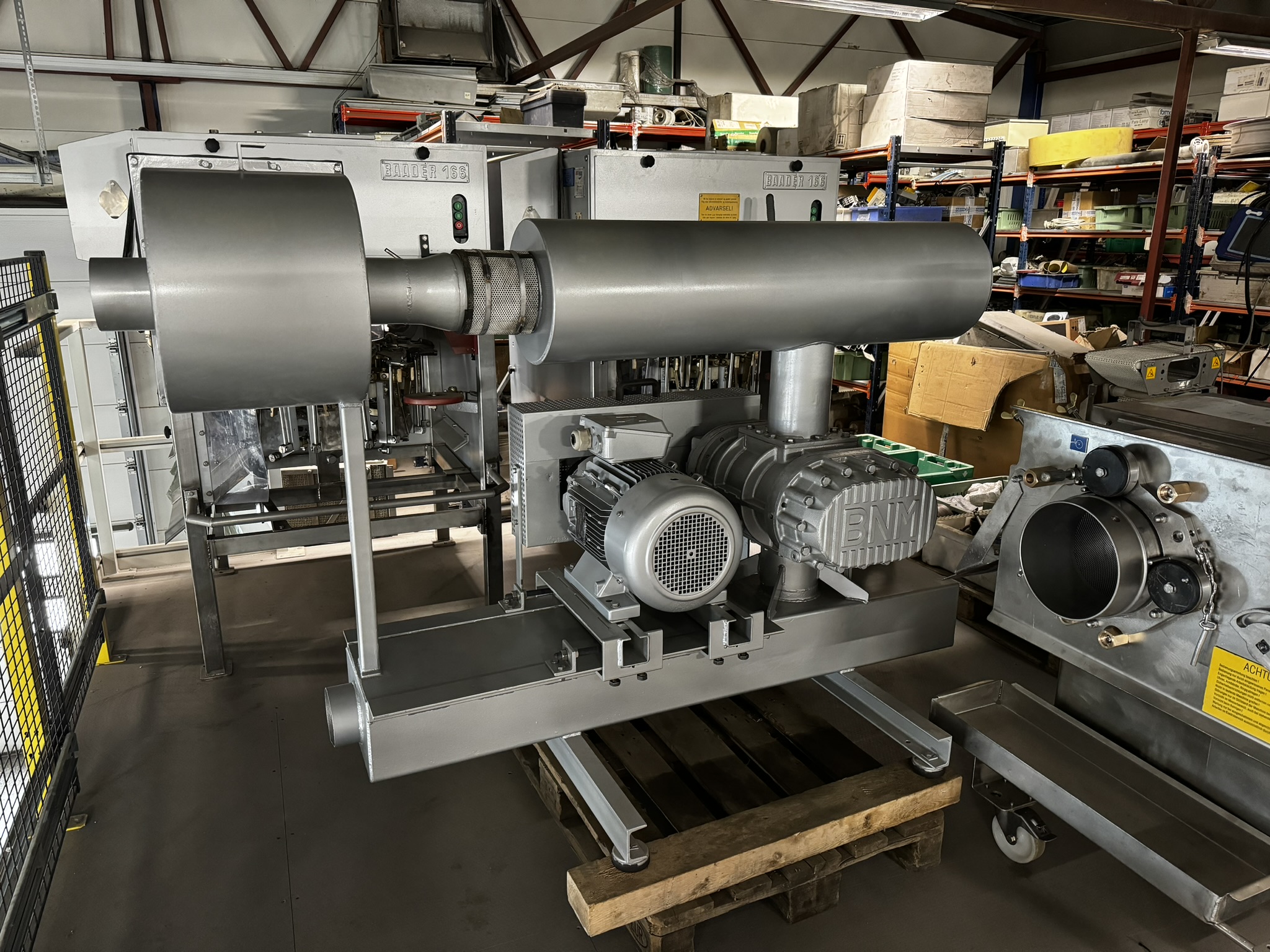

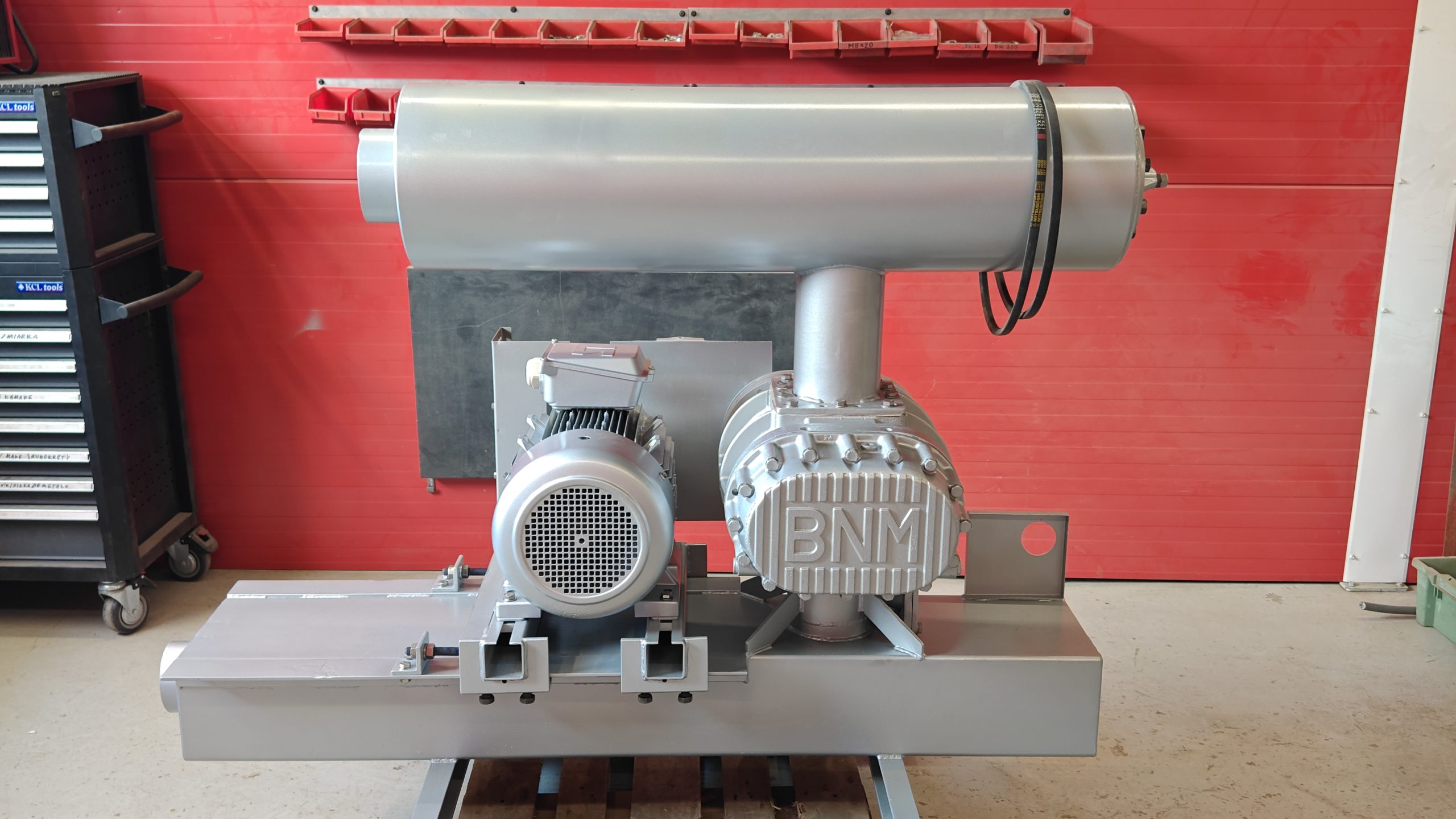

Bomba de Vacío Busch WN 0125 AV
Fabricante: Busch Vakuumteknik A/S
Condición: Revisada
Versiones
Las bombas Roots Dingo están disponibles en diferentes tamaños. El código de identificación muestra el tipo, el estándar de diseño, el tamaño y la versión (presión o vacío).
Ejemplo:
WN 0050 AP / WN 0050 AV
WN = Bomba Roots Dingo
0050 = Tamaño
A = Estándar de diseño
P = Versión de presión
V = Versión de vacío
Principio de funcionamiento
La Bomba de Vacío Busch WN 0125 AV es una bomba Roots Dingo de tres lóbulos, que funciona según el probado sistema Roots. El funcionamiento es tanto sencillo como eficaz.
Dos rotores con perfiles idénticos giran en direcciones opuestas dentro de una carcasa. A medida que giran, el gas es aspirado en el espacio entre cada rotor y la carcasa, donde queda atrapado, transportado y descargado por la rotación. Esta acción se repite dos veces por cada revolución de cada rotor, y por lo tanto seis veces por cada revolución del eje de transmisión. Dado que no hay contacto mecánico entre los rotores y el cilindro, no se requiere lubricación con aceite en la cámara de compresión. Además, todas las versiones están refrigeradas por aire.
Beneficios:
Las bombas Roots Dingo de tres lóbulos funcionan sin aceite y son libres de contacto.
• No se necesita lubricación
• No hay contaminación de los gases transportados por lubricantes
Confiable. Diseño robusto y un proceso de fabricación sofisticado. Sello laberíntico entre el cilindro y la carcasa del engranaje
Económico – debido a la alta eficiencia volumétrica y mecánica
Orientado a la aplicación debido al flujo de gas vertical. Las dimensiones de la bomba y del motor se pueden ajustar para cada aplicación. Muchos accesorios están disponibles. Se puede usar tanto en tareas de succión como de sobrepresión.
Fácil de mantener – debido al principio de construcción modular y al motor según la norma IEC. El mantenimiento se reduce al cambio de aceite de los engranajes y la lubricación.
Diseño de unidad estándar
Dingo AP (Versión de presión)
• Compresor Roots en bastidor base con silenciador de descarga integrado
• Silenciador del lado de succión con filtro de entrada de aire integrado
• Montaje de fijación del motor incl. transmisión por correa en V
• Válvula de alivio de presión
• Manómetro
• Conexión de descarga flexible
Dingo AV (Versión de vacío)
• Bomba Roots en bastidor base con silenciador de descarga integrado
• Silenciador del lado de succión
• Montaje de fijación del motor incl. transmisión por correa en V
• Válvula de alivio de vacío
• Vacuómetro
• Conexiones de entrada y descarga flexibles
Datos técnicos
Desplazamiento nominal m3/min: 6,8 – 19,4
Presión diferencial máx., versión de vacío hPa (mbar): 500
Presión diferencial máx., versión de presión hPa (mbar): 600
Potencia nominal del motor kW: 2,2 – 30,0
Velocidad nominal de la bomba min-1: 1000 – 2600
Tipo de sellado: Laberinto
Peso sin motor kg: 297
Peso, etapa Roots: 155
